随着半导体行业的发展进步，半导体封装模具生产制造对模具的要求是：一是要求精加工模具，目前电子产品不断集成化、小型化，产品趋向高端，芯片尺寸也越来越小，封装体越来越薄，这对半导体封装要求越来越高，同时对制造的模具精度要求也越来越高。


塑封模工艺是半导体器件后工序生产中极其重要的工艺手段之一，一般应用单缸封装技术，其封装对象包括DIP、SOP、QFP、SOT、SOD、TR类分立器件以及片式钽电容、电感、桥式电路等系列产品。


随着半导体封装技术正不断发展，电子芯片尺寸缩小，芯片面积与封装面积之比越来越接近于1，I/O数增多、引脚间距减小。封装技术的发展离不开先进的电子工模具装备，半导体封装模具(MGP)、自动冲切成型系统、自动封装系统等高科技新产品适应了这一需求，胜和精密也陆续推出这些产品。

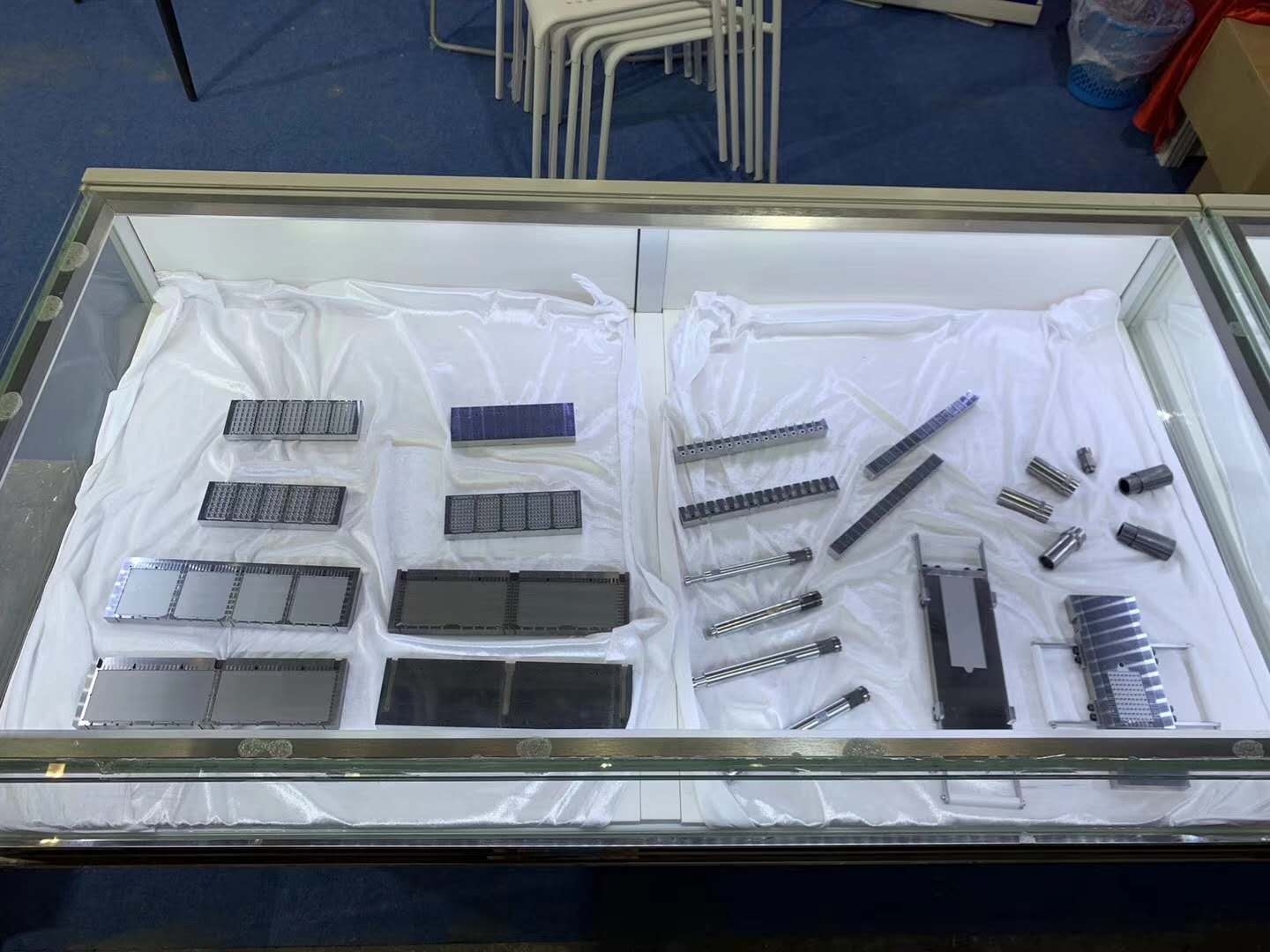

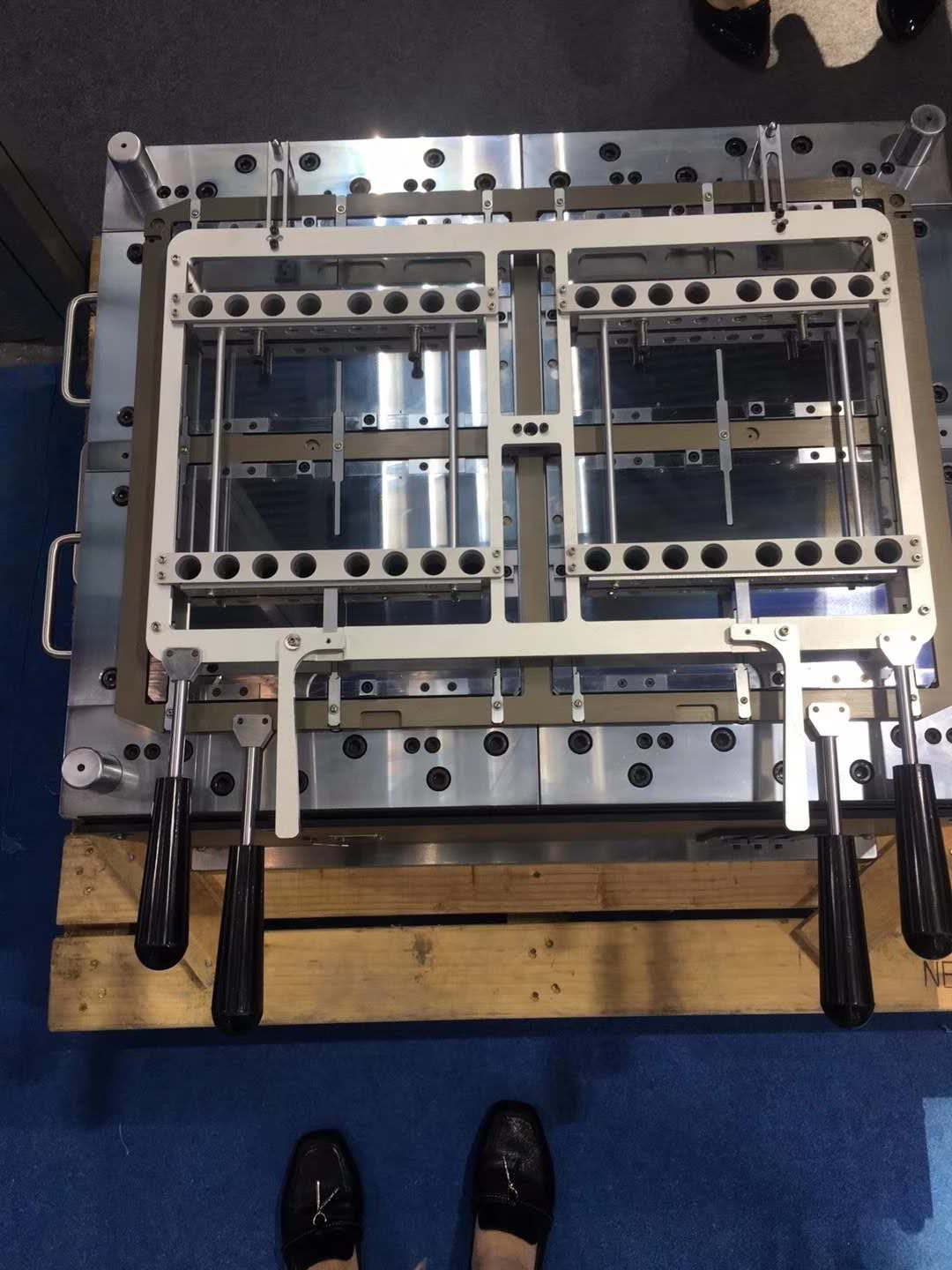

半导体封装模具(MGP)是单缸模具技术的延伸，是如今封装模具主流产品。其采用多料筒、多注射头封装形式，优势在于可均衡流道，实现近距离填充，树脂利用率高，封装工艺稳定，制品封装质量好。它适用于SSOP、TSS OP、LQFP等多排、小节距、高密度集成电路以及SOT、SOD等微型半导体器件产品封装。


自动冲切成型系统是集成电路和半导体器件后工序成型的自动化设备。高速、多功能、通用性强是该系统发展方向，可满足各类引线框架载体的产品成型。


今后半导体封装模具发展方向是向更高精度、更高速的封装模具---自动封装模具发展。自动塑封系统是集成电路后工序封装的高精度、高自动化装备。系统中设置多个塑封工作单元，每个单元中安装模盒式MGP模，多个单元按编制顺序进行封装，整机集上片、上料、封装、下料、清模、除胶、收料于一体。该项技术国外发展较快，已出现了贴膜覆盖封装、点胶塑封等技术，可满足各类高密度、高引线数产品的封装。


随着微电子技术飞速发展，半导体后工序塑封成型装备应用技术不断提高，自动化作业已成必然趋势。胜和精密作为专业设计开发生产半导体封装模具厂家，将紧盯世界半导体先进制造技术，加快半导体精密模具国产化进程。
